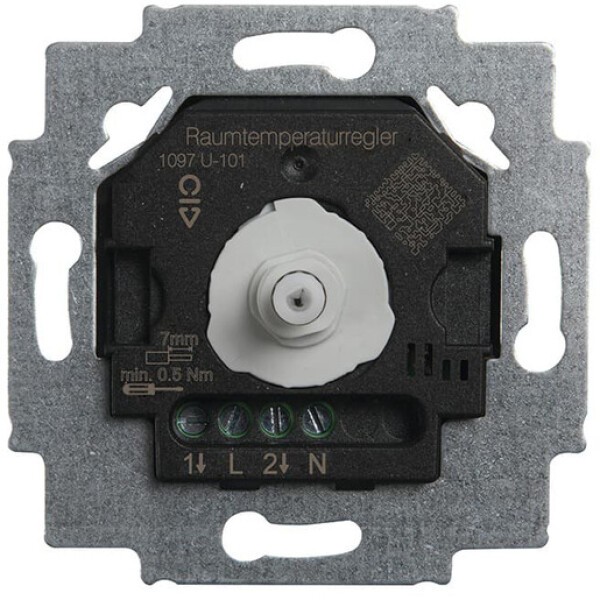

Busch-Jaeger UP RTR-EINSATZ (1097 U-101)

Der elektronische Raumtemperaturregler-Einsatz mit Drehregler dient der Ansteuerung von Warmwasserheizungen und ist für den Einbau in Unterputzdosen nach DIN 49073 vorgesehen. Er verfügt über einen potentialgebundenen Wechselkontakt, der automatisch umschaltet, sobald die eingestellte Temperatur erreicht ist. Für den Anschluss eines stromlos offenen Stellventils wird der Öffnerkontakt genutzt, der für einen Nennstrom von 10 A ausgelegt ist. Bei einem stromlos geschlossenen Ventil kommt der Schließerkontakt zum Einsatz, der für 5 A bemessen ist. Die volle Schaltpunktgenauigkeit erreicht das Gerät etwa ein bis zwei Stunden nach der Inbetriebnahme. Der Einstellbereich beginnt bei 5 °C.
