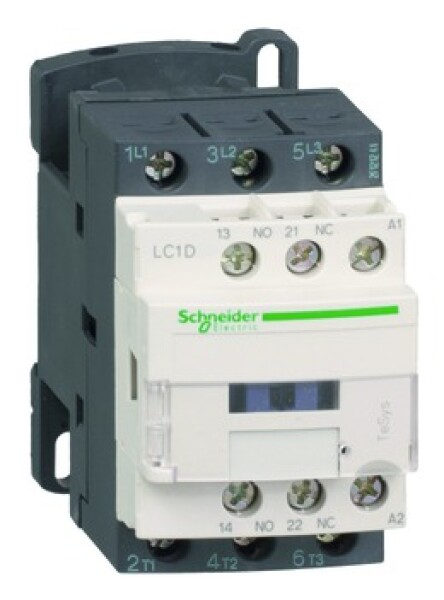

Schneider Electric SCHÜTZ 3P 7,5KW 1S+1Ö 24VDC (LC1D18BD)
Lieferzeit: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Art.Nr.: LC1D18BD
Gewicht: 1 kg
Hersteller:
Schneider Electric
Bewertung:
EUR
108.81
EUR108.81
inkl. 19 % USt
Produktbeschreibung
Leistungsschütz, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 24V DC. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 18 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 32 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 10 kW bei 500 V AC 50/60 Hz, 10 kW bei 660 - 690 V AC 50/60 Hz, 4 kW bei 220 - 230 V AC 50/60 Hz, 7,5 kW bei 380 - 400 V AC 50/60 Hz, 9 kW bei 415 - 440 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 15 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor.Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC1D18BD |
| Hersteller Artikelnummer | LC1D18BD |
| Bemessungssteuerspeisespannung bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9 A |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 4 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
Hersteller-Information
Hinweis:
Trotz sorgfältiger Datenpflege behalten wir uns technische Änderungen, Irrtümer sowie Abweichungen der Bild- & Textinhalte gegenüber dem Originalgerät vor.
