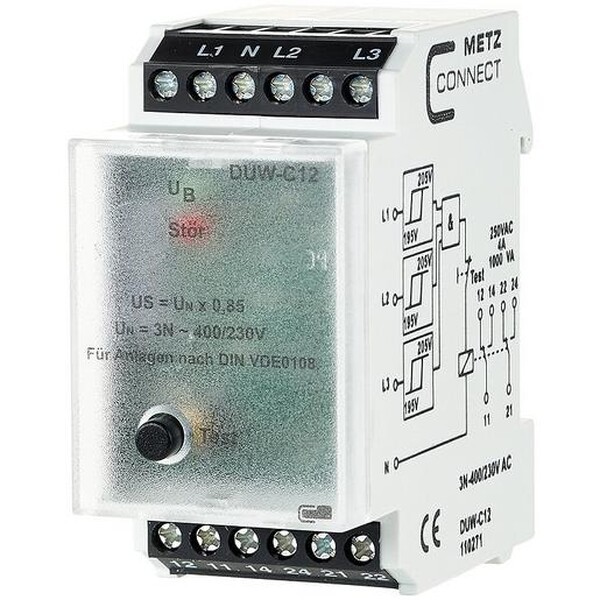

Metz Connect NETZÜBERWACHUNG 3X230V (DUW-C12 110271)

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an., Betriebsspannung 3N 400/230 V, 50 Hz, Toleranz -30 % bis +10 %, Verbrauch 16 VA (1,7 W), Wiederbereitschaftszeit kleiner 300 ms, Abfallspannung kleiner 85 %, Auslöseverzögerung ca. 100 ms, Schwellwert 195 V AC, fest, Hysterese ca. 5 %, fest, Ausgang / Kontakt 2 Wechsler (DPDT), potentialfrei, Ausgang / Schaltspannung max. 250 V AC/DC, Mechanische Lebensdauer 2 x 107 Schaltspiele, Elektrische Lebensdauer 2 x 105 Schaltspiele, Anzeige LED rot, grün, , Abmessungen B x H x T 35 x 69,3 x 60 mm, Gewicht 110 g, Betriebstemperaturbereich -5 °C bis +55 °C, Lagertemperaturbereich -20 °C bis +70 °C, Schutzart Gehäuse / Klemmen IP40 / IP20
